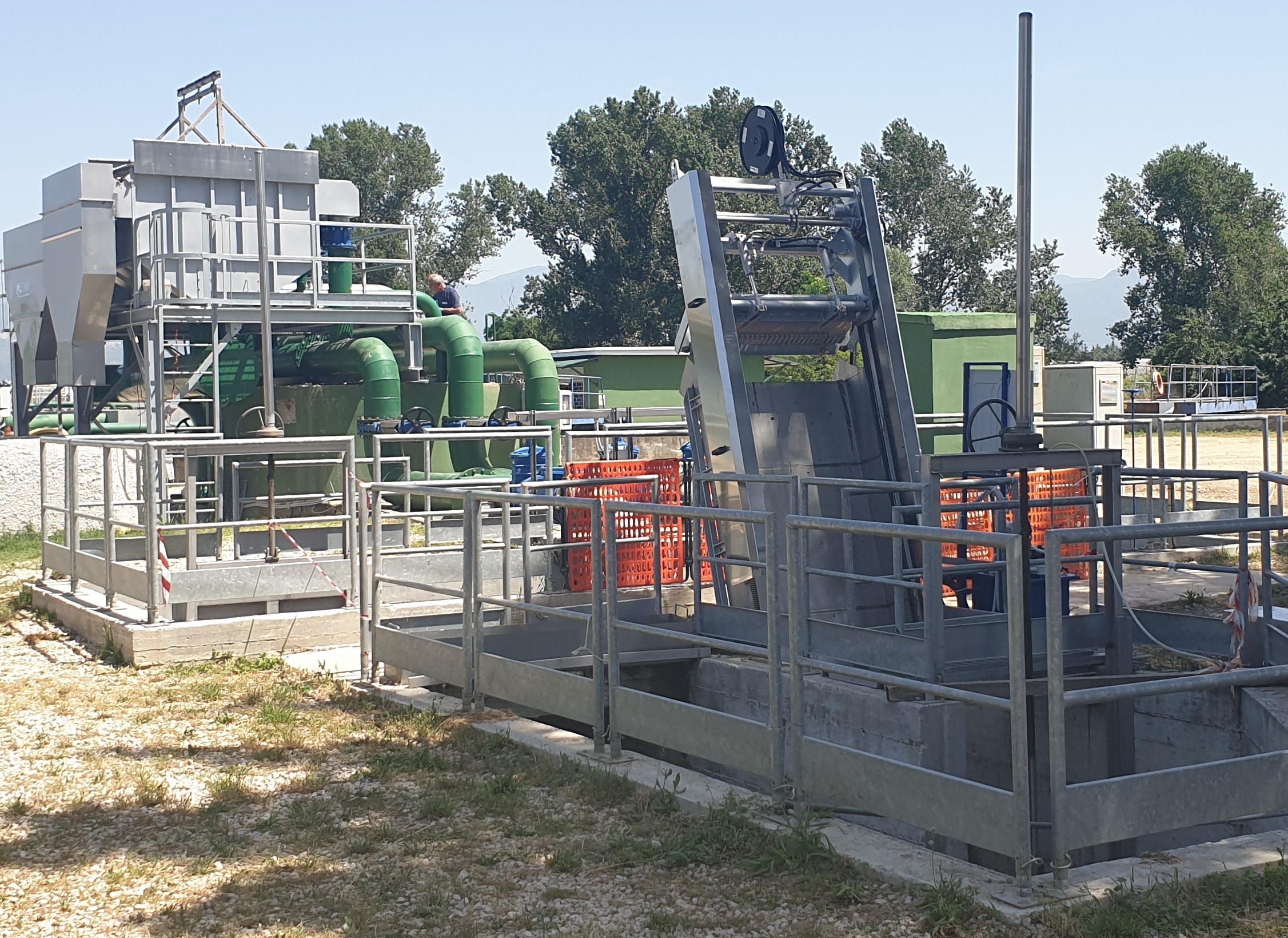

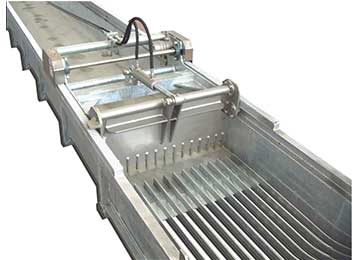

GRIGLIA SUBVERTICALE OLEODINAMICA
Mod. GRV/O
Le griglie oleodinamiche Mod. GRV/O sono poste in testa agli impianti di depurazione, a monte delle pompe di sollevamento ed hanno il compito di allontanare dal refluo in ingresso tutti quei corpi grossolani di vario genere, quali carte, frammenti di legno, materiali plastici, materiali filamentosi, vetro, ecc… Sono composte essenzialmente da una struttura cassonata fissa e da una parte mobile (carrello), il tutto corredato di una centralina oleodinamica unita ad un quadro elettrico di gestione.

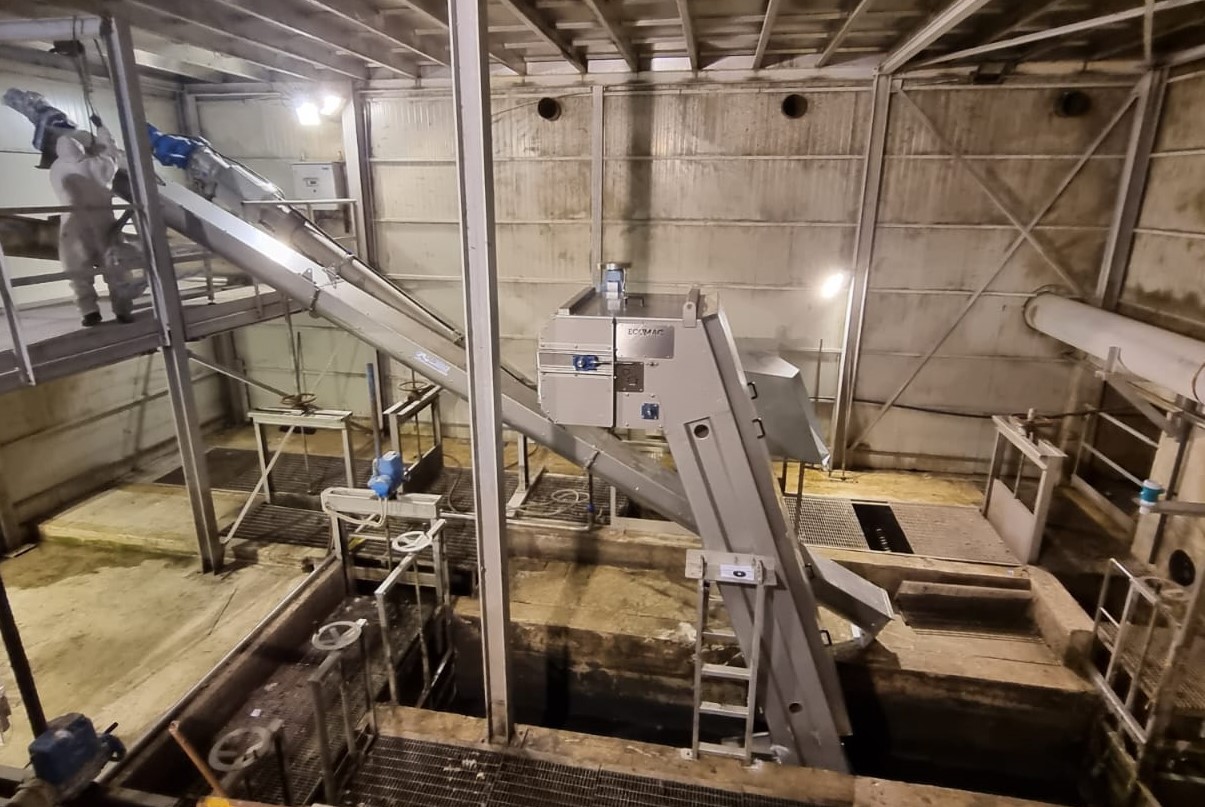

GRIGLIA A NASTRO
Mod. GNC
La griglia a nastro Mod. GNC studiata appositamente per trattare liquami con forte presenza di sabbie, è dotata di nastro filtrante continuo autopulente, costituito da una maglia fitta di elementi profilati, in grado di convogliare il materiale trattenuto fino alla sezione di espulsione posta nella parte superiore della macchina. La griglia permette lo scarico del grigliato ad una quota sufficiente per la compattazione o per l’evacuazione attraverso nastri trasportatori o coclee. Per l’installazione occorre un canale di arrivo liquami a sezione rettangolare aperto superiormente. L’apparecchiatura viene calata direttamente nel canale a contatto con il fondo e con le pareti laterali. I liquami attraversando la superficie filtrante, lasciano su di essa tutti i materiali con dimensioni superiori alla luce di passaggio. Grazie alla particolare conformazione dei denti, all’atto dell’inversione del moto del nastro, avviene l’autopulizia dei denti stessi che viene resa più efficace dall’utilizzo di una spazzola controrotante motorizzata nel punto di scarico. I solidi, in questo modo, cadono per gravità nel punto prestabilito di scarico

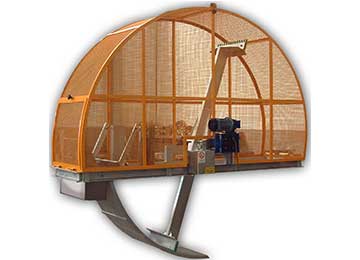

GRIGLIA AD ARCO A PETTINE
Mod. GRA/P
La griglia a pettine ad arco Mod. GRA/P è installata in piccoli e medi impianti di trattamento acque reflue, civili ed industriali, o in stazioni di sollevamento a protezione delle pompe sommerse. I liquami attraversando la superficie filtrante, costituita da barre curve con interspazio costante, lasciano su di essa tutti i materiali con dimensioni superiori alla luce di passaggio. Un apposito dispositivo costituito da due braccia rotanti sulle quali sono installati i pettini pulitori, provvede alla pulizia della griglia ed al convogliamento del materiale grigliato in una apposita vaschetta di sgrondo asportabile.

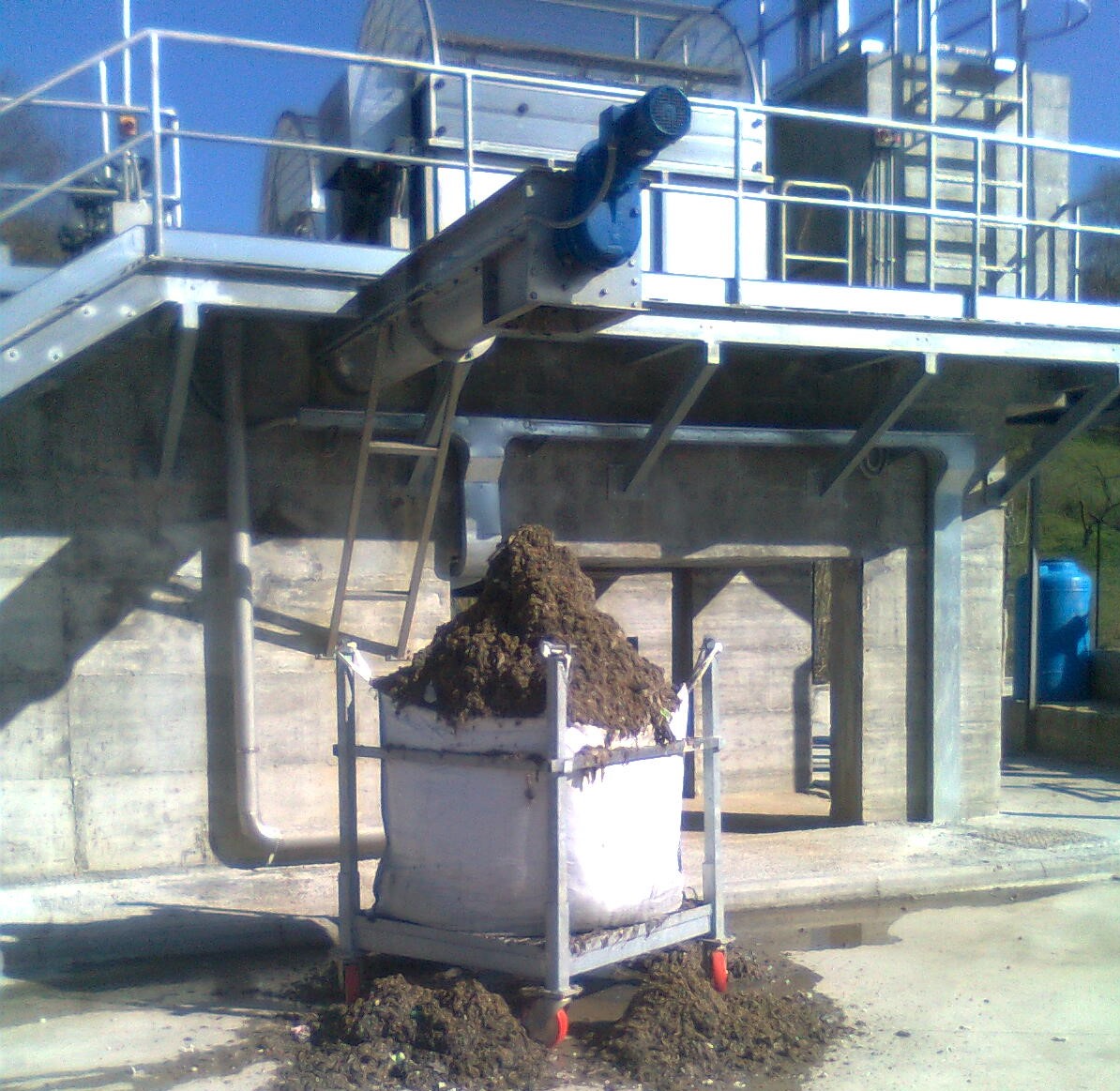

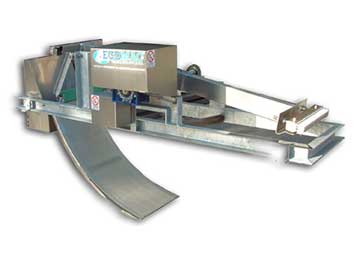

GRIGLIA AD ARCO A SPAZZOLA
Mod. GRA/S
La griglia a spazzola ad arco Mod. GRA/S è installata in piccoli e medi impianti di trattamento acque reflue, civili ed industriali, o in stazioni di sollevamento a protezione delle pompe sommerse. I liquami attraversando la superficie filtrante, costituita da una lamiera forata, lasciano su di essa tutti i materiali con dimensioni superiori alla luce di passaggio. Un apposito dispositivo costituito da due braccia rotanti sulle quali sono installate le spazzole di pulizia, provvede alla pulizia della griglia ed al convogliamento del materiale grigliato in una apposita vaschetta di sgrondo asportabile.

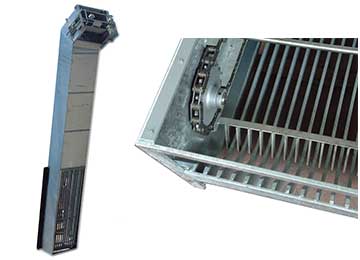

GRIGLIA SUBVERTICALE A PETTINE
Mod. GRV/P
La griglia subverticale a pettine Mod. GRV/P è installata in impianti di trattamento acque reflue, civili ed industriali, o in stazioni di sollevamento a protezione delle pompe sommerse. La griglia subverticale permette lo scarico del grigliato ad una quota sufficiente per la compattazione o per l’evacuazione attraverso nastri trasportatori o coclee. Per l’installazione occorre un canale di arrivo liquami a sezione rettangolare aperto superiormente. L’apparecchiatura viene calata direttamente nel canale a contatto con il fondo e con le pareti laterali. I liquami attraversando la superficie filtrante, costituita da barre verticali in acciaio al carbonio verniciato, lasciano su di essa tutti i materiali con dimensioni superiori alla luce di passaggio. Un apposito dispositivo costituito da pettini, in acciaio inox, solidali ad una catena di trascinamento, provvede alla pulizia della griglia e al convogliamento del materiale grigliato verso lo scivolo di scarico in quota. La pulizia dei pettini è assicurata da un apposito raschiatore basculante e dalla particolare geometria curva della macchina.

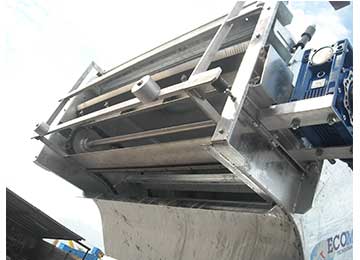

GRIGLIA SUBVERTICALE A SPAZZOLA
Mod. GRV/S
La griglia subverticale a spazzole Mod. GRV/S è installata in piccoli e medi impianti di trattamento acque reflue, civili ed industriali, o in stazioni di sollevamento a protezione delle pompe sommerse. La griglia subverticale permette lo scarico del grigliato ad una quota sufficiente per la compattazione o per l’evacuazione attraverso nastri trasportatori o coclee. E’ necessaria la presenza di un canale di arrivo liquami a sezione rettangolare aperto superiormente. A tal proposito l’apparecchiatura viene installata direttamente nel canale a contatto con il fondo e con le pareti laterali. I liquami attraversando la superficie filtrante, costituita da una lamiera forata in acciaio inox AISI 304, lasciano su di essa tutti i materiali con dimensioni superiori alla luce di passaggio. Un apposito dispositivo costituito da spazzole pulitrici solidali ad una catena di trascinamento provvede alla pulizia della griglia e al convogliamento del materiale grigliato verso lo scivolo di scarico in quota. La pulizia delle spazzole è assicurata da un apposito raschiatore basculante e dalla particolare geometria curva della macchina.
